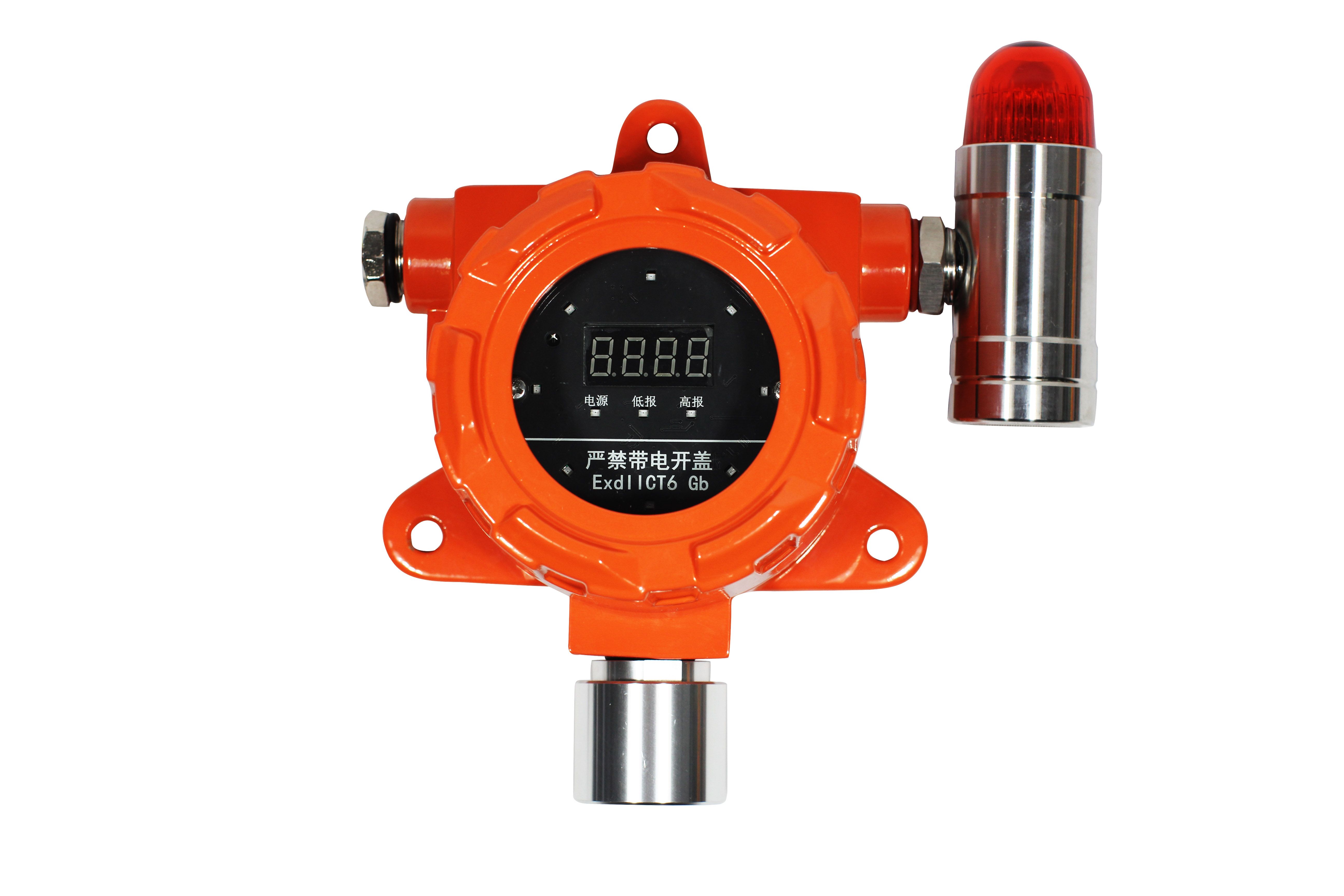

1 概述 氣體檢測報警器（以下簡稱報警器）是我公司生產的新型氣體檢測儀器，本機采用高性能催化燃燒或電化學器件以及微控制器技術，結合精良SMT工藝制造而成，具有良好的重復性和溫濕度特性、使用壽命長、操作方便等優點。適應于工業環境中檢測氣體的泄露濃度。 報警器將空氣中氣體濃度信號轉化為數字信號顯示，采用三線制（4～20）mA的電流信號輸出方式，或者四線制RS485通訊方式。具有傳輸距離遠、抗干擾性能強等特點。 報警器適用于煉油廠、化工廠、液化氣站、燃氣鍋爐房、加油加氣站、噴漆房等存在氣體的工業現場，進行氣體安全檢測報警。 1.1 本產品設計、制造、檢定遵守以下國家標準GB3836.1-2010 《爆炸性環境 第1部分：設備 通用要求》 GB3836.2-2010 《爆炸性環境 第2部分： 由隔爆外殼 “d” 》保護的設備 GB/T 191-2008 包裝儲運圖示標志 警告：嚴謹在作業現場對報警器就行帶電開蓋。 1.2 防爆標志的含義防爆標志是指用于描述防爆電氣設備的防爆等級、溫度組別、防爆型式以及所適用區域的標識。 舉例說明: Exd IIC T6 Gb(隔爆型) Ex d IIC T6 Gb- 設備保護級別 | | | |------- 溫度組別 | | |------------- II類防爆類別 | |------------------- 隔爆型 |------------------------- 防爆標識 Ex——防爆總標志； d——具有能承受內部爆炸性氣體混合物的爆炸壓力，并阻止內部的爆炸向外殼周圍爆炸性混合物傳播的隔爆型 電氣設備，其標志為“d”。 IIC防爆組別為：Ⅱ類除礦井以外的場所使用的電氣設備 T6—溫度等級： T6= 指設備的最高表面溫度不超過85℃。 Gb-設備保護級別：具有較高的設備保護等級，在正常工作或預期故障下不會燃爆。 2 主要技術指標檢測原理：催化燃燒/電化學/PID/紅外 故障指示：傳感器故障提示 檢測氣體：可燃氣、氧氣、有毒氣體、粉塵 采樣方式：自然擴散 測試范圍：詳見附表 示值誤差：詳見附表 狀態指示：OLED指示 調試方式：遙控器、按鍵 環境溫度：－25℃～70℃。 相對濕度：＜95%。 防爆方式：隔爆型。 防爆等級：Ex d ⅡC T6 Gb。 防護等級：IP66。 電 源：DC24V±25%。 輸出信號：（4～20）mA、RS485。 功 耗：≤3.5W。 安裝鑼紋：G1/2。 使用電纜：≥1.5mm2×3（分線）、≥2.5mm2×4（總線）。 報警器與主機間最大距離：≤1000m。 壓力限制：86kPa～106kPa。 使用場所：在具有爆炸性可燃氣體IIA~IIC 級，溫度組別為T1~T6的危險場所使用 3 安裝3.1 安裝位置根據氣體的比重及風向，報警器應安裝在離氣體可能泄露地點處1m范圍內，這樣報警器的實際反應速度比較快，否則，有可能出現報警器安裝處有害氣體濃度不超標，而泄露點處局部氣體已經超標，主機卻不能報警的現象。 報警器安裝距地面高度應大于30cm以防水濺。 報警器安裝探頭應朝下。 3.2 安裝方法在探測現場選擇無腐蝕性氣體、油煙、塵埃的安裝位置，避免水浸。固定的方法參照如下： 方法當安裝地點有管螺紋在G1/2的橫向或豎向彎管時，可將報警器所示的“接線孔”處對接，也可以直接在報警器左右下方固定孔處用M60的膨脹螺栓固定即可。 （圖3所示），然后再對接擰緊管螺紋對接螺母牢固固定即可。 4 接線方法4.1 報警器4~20mA分線接線說明分線型報警器，需要3芯電纜線連接。 輸出的電流信號為(4～20)mA電流 4.2 報警器RS485總線接線說明 總線型報警器，需要4芯電纜線連接。： | 24V+ | 24V- | A | B | | 電源正極 | 電源負極 | 通訊A信號 | 通訊B信號 |
4.3 繼電器輸出接線說明 |
